Préparation du Boîtier et Fixation de la carte mère
Ouverture du Boîtier
Il suffit de retirer les 2 paires de vis situées de chaque côté de la face arrière du boîtier. Faites ensuite coulisser les panneaux latéraux vers l'arrière, puis ôtez-les.
La seule chose accessible du côté droit est les vis des lecteurs optiques et disques durs, toutes les autres manipulations comme le montage de la carte mère ou des cartes d'extension se font par la côté gauche du boîtier.
Montage de la boite d’Alimentation
 |
 |

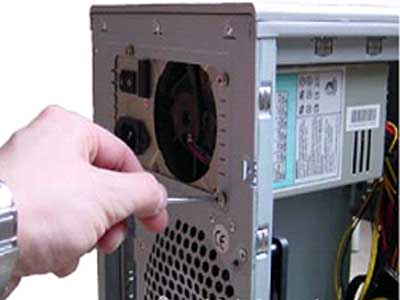

| Placer la boîte d’alimentation dans sa loge, maintenez-la avec une main et avec l’autre, verrouillez les 4 vis. |
La plaquette arrière des connecteurs externe livrée avec le boîtier ne correspond pas le plus souvent à la carte mère. Celle-ci est livrée avec une plaquette spécifique qu’il faut installer à la place. |

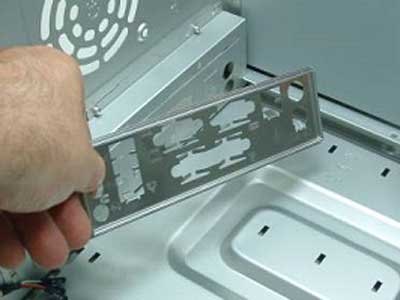

La plaquette métallique d'origine est en métal mou. Tordez-la par un mouvement de va et vient afin de la désolidariser du châssis. Aidez vous d'un tournevis à tête plate afin d'éviter tout risque de coupure. Placez votre nouvelle plaquette dans l'emplacement prévu en prenant garde de l'orienter correctement et appliquez-y une pression pour la clipser au châssis de votre boîtier.
Fixation de la carte mère

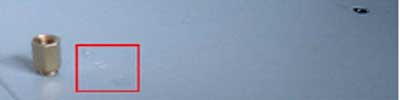

| Avant de poser la carte mère dans le boîtier, commencer par repérer les trous de fixation et marquez-les par un marqueur. Visser les entretoises aux trous pré marqués |
 |
 |

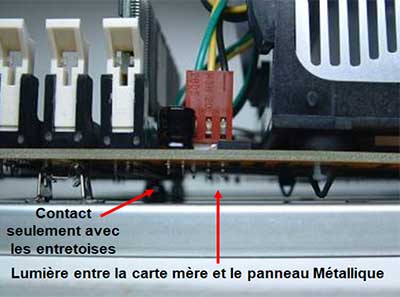

Étape 1 : Posez votre carte mère sur le panneau métallique en faisant coïncider ses trous de fixation avec les entretoises fraîchement posées. Assurez-vous de la stabilité de la carte et contrôlez que cette dernière n'a aucun contact avec le panneau métallique, mis à part celui des entretoises et des différents supports en plastique. |

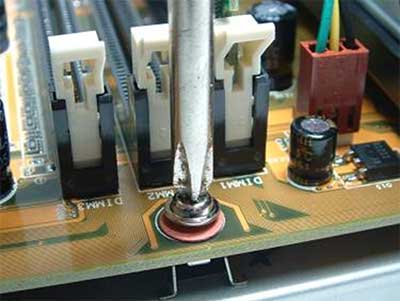

| Étape 2 : Fixez votre carte mère aux entretoises en utilisant la visserie fournie et en prenant soin de placer une rondelle isolante entre la vis et le trou de fixation. Il est important d'utiliser tous les trous de fixation pour garantir une fixation parfaite de votre carte mère. |
 |
 |

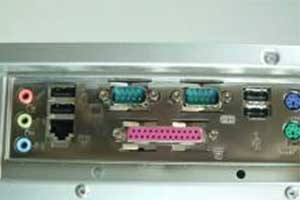

Étape 3 : Assurez-vous que les connecteurs externes de la carte mère sont correctement insérés dans la plaquette métallique prévue à cet effet |
Raccordement de l’Alimentation
| Étape 1 : Repérez sur votre carte mère le connecteur blanc utilisé pour le câble d'alimentation ainsi que le câble proprement dit. Il s'agit du plus gros câble sortant du bloc d'alimentation de votre boîtier (20 brins multicolores).
Enfichez la fiche au connecteur. La forme des contacts permettent de ne pas pouvoir se tromper de sens.
|
 |
| Étape 2 : Certaines cartes mères nécessitent une alimentation renforcée. Si c'est le cas de la votre, reliez le deuxième câble d'alimentation (4 brins jaunes et noirs) au connecteur spécifique situé à proximité du processeur.
|
 |
Raccordement des Boutons et LED
|
Étape 1 : Les divers boutons et LED (Diodes Electro-Luminescentes) situés en façade de votre boîtier doivent eux aussi être reliés à la carte mère. Les boîtiers possèdent en standard :
- Un bouton pour lancer et arrêter l'ordinateur (Power Switch). Sans ce bouton, il est impossible de démarrer l'ordinateur puisqu'il fait office d'interrupteur pour la carte mère.
- Un bouton Reset permettant de déclencher un redémarrage immédiat de l'ordinateur (Reset Switch)
- Une LED indiquant le fonctionnement de votre ordinateur (Power LED)
- Une LED signalant l'activité du disque dur (HD LED)
Repérez chacun des câbles utilisés par ces boutons et LED.
|
|

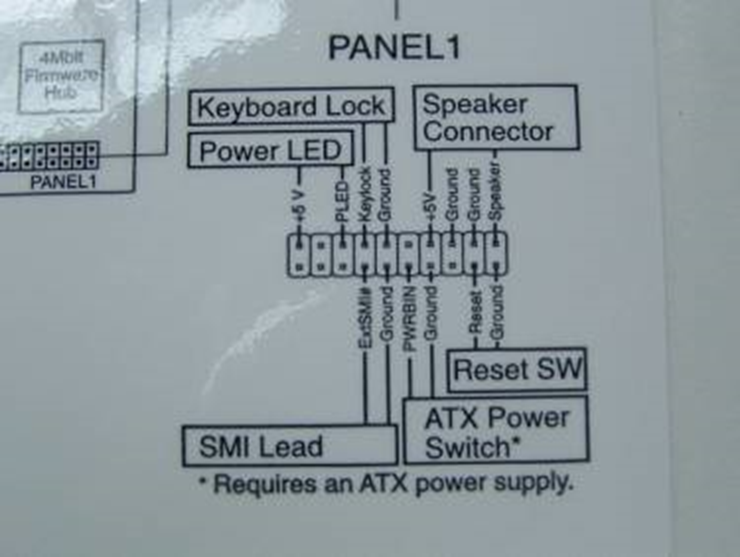

| Étape 2 : Consultez la documentation de votre carte mère qui vous indique avec précision l'emplacement où doit être branché chacun de ces câbles. Certains ont un sens de branchement (LED) et d'autres non (interrupteurs). Un fil blanc correspond au (-) et le fil coloré au (+). Pas de panique, l'inversion du sens de polarité ne pose aucun problème si ce n'est le non fonctionnement des LED dont les pôles ont été inversés
|
|
|

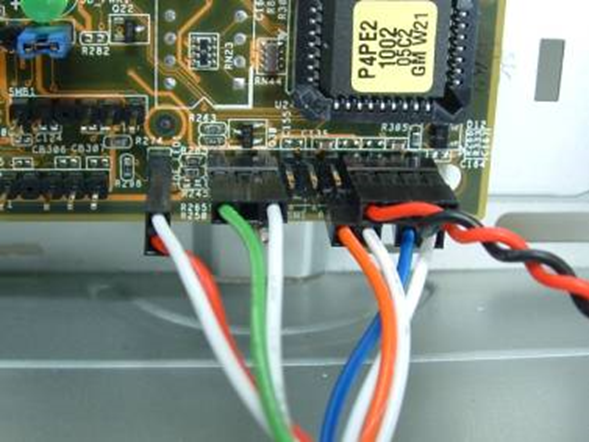

| Étape 3 : Une fois le câblage des boutons et LED terminé, votre câblage devrait ressembler à cette figure. |
